ما هي آلة التجميع؟

أ آلة جمع هو جهاز صناعي مصمم لتلويع سلاسل متعددة من الأسلاك تلقائيًا - النحاس العاري أو النحاس المعلب - إلى كابل واحد موحد. تعتبر عملية التواء هذه ، والمعروفة باسم مجموعة ، أمرًا بالغ الأهمية في صناعة تصنيع الأسلاك والكابلات لأنها تعزز القوة الميكانيكية والمرونة والأداء الكهربائي للمنتج النهائي.

كيف تعمل
تتمثل الوظيفة الأساسية لآلة التجميع في تدوير أسلاك متعددة بسرعة عالية حول محور مركزي ، وتتشابك في حزمة متماسكة. على عكس التواء البسيط ، والذي قد يتضمن سلكين فقط ، يتضمن التجميع عدة خيوط (في بعض الأحيان العشرات) التي يتم دمجها في نمط حلزوني ثابت. تضمن هذه العملية أن الكبل النهائي يحافظ على خصائص كهربائية موحدة ومتانة على طولها.

الميزات الرئيسية لآلات التجميع الحديثة
التواء عالي السرعة: تعمل الآلات الحديثة بسرعات عالية لتلبية متطلبات الإنتاج الصناعي. على الرغم من الحركة السريعة ، فإنها تحافظ على أداء عمل مستقر ، مما يضمن الدقة والتكرار في كل دفعة.

التنوع: فهي قادرة على التعامل مع كابلات الأسلاك بأحجام مختلفة ، مما يجعلها قابلة للتكيف مع متطلبات الإنتاج المختلفة - من الأسلاك الإلكترونية الدقيقة إلى الكابلات الصناعية الأكبر.

أنظمة التحكم المتقدمة: مجهزة بمكونات كهربائية مستوردة وواجهات شاشة تعمل باللمس البديهية ، تسمح هذه الآلات بتشغيل سهلة ومراقبة وتعديلات. هذا يقلل من وقت الإعداد والخطأ البشري.

انخفاض الضوضاء والصيانة: مصممة من أجل الكفاءة ، فإنها تنتج الحد الأدنى من الضوضاء التشغيلية ومصممة لصيانة مريحة ، وتعزيز بيئة العمل وتقليل وقت التوقف.

التصميم الصديق للبيئة: تم الانتهاء من العديد من آلات التجنيد بالدهانات الخضراء غير السامة التي هي صديقة للأشخاص وآمنة من الناحية البيئية-وهو اعتبار مهم في مرافق التصنيع الحديثة.

التطبيقات
آلة جمع تستخدم على نطاق واسع في الصناعات مثل:

تصنيع الكابلات الكهربائية

إنتاج الأسلاك السيارات

الاتصالات السلكية واللاسلكية

أنظمة الأسلاك الطيران

في جميع هذه القطاعات ، يعد تجميع الأسلاك المتسق أمرًا ضروريًا لضمان سلامة الإشارة والمتانة المادية وسهولة التثبيت.

ما هي عملية التجميع؟

عملية التجميع عبارة عن طريقة تصنيع تستخدم في المقام الأول في إنتاج الأسلاك والكابلات الكهربائية ، حيث يتم توصيل خيوط متعددة من الأسلاك الموصلة - النحاس أو النحاس المعلب - معًا في حزمة واحدة موحدة. تعزز هذه التقنية القوة الميكانيكية والمرونة والموصلية للمنتج السلكي النهائي ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الكهربائية ، من الأسلاك المنزلية إلى الكابلات الصناعية المعقدة.

الغرض من الحزمة
يخدم Bunching عدة أغراض حاسمة:

المرونة المحسنة: مجموعة من الخيوط الرقيقة أكثر مرونة من سلك صلب واحد من نفس المنطقة المستعرضة. هذا يجعل السلك أسهل في التوجيه والتثبيت ، خاصة في البيئات الضيقة أو المحمولة.

الأداء الكهربائي المحسن: الأسلاك التي تقطعت بهم السبل لها خصائص أفضل للحمل في ظل ظروف ديناميكية. في حين أن الموصلية الكهربائية في حد ذاتها لا تزيد بشكل كبير ، فإن قدرة السلك على مواجهة الاهتزازات الميكانيكية والحركة دون تحسن.

التوحيد والكفاءة: يضمن Bunching نمطًا ثابتًا وقطر سلكًا ، وهو أمر ضروري للحفاظ على الجودة والموثوقية عبر دفعات كبيرة من إنتاج الكابلات.

كيف تعمل عملية التجميع
تبدأ عملية التجميع عن طريق تغذية سلاسل الأسلاك النحاسية العارية أو المعلبة في آلة مجموعة عالية السرعة. تشمل الوظائف الرئيسية لهذا الجهاز:

التواء الأوتوماتيكي: تلفت الخيوط معًا في نمط حلزوني. يمكن التحكم في عدد التحولات لكل متر بناءً على احتياجات التطبيق.

معالجة الحجم المتغير: هذه الآلات قادرة على معالجة أسلاك من أقطار مختلفة ، مما يجعلها متعددة الاستخدامات عبر خطوط إنتاج مختلفة.

التشغيل عالي السرعة: تم تصميم آلات التجميع الحديثة للإنتاج عالي السرعة ، مما يتيح للمصنعين تلبية الطلب على نطاق واسع بكفاءة.

تقنية مجموعة المتقدمة
معاصر الآلات الضخمة مجهزة بميزات تعمل على تحسين الموثوقية وسهولة الاستخدام:

المكونات الكهربائية المستوردة: تضمن هذه المكونات الدقة العالية والمتانة والاستجابة ، وغالبًا ما يتم تشغيلها عبر واجهة شاشة تعمل باللمس بديهية.

عملية ضوضاء منخفضة: مصممة لتقليل الانبعاثات الصوتية ، تخلق حفسات حديثة بيئة عمل أكثر أمانًا وراحة.

التصميم الصديق للبيئة: يتماشى استخدام المكونات الخضراء الآمنة من الإنسان والمكونات الموفرة للطاقة مع لوائح البيئة والسلامة المتزايدة.

الصيانة السهلة: تتيح بنية الماكينة المبسطة لخدمة سريعة وتقليل وقت التوقف.

تطبيقات الأسلاك المربوطة
الأسلاك المربوطة في كل مكان في الصناعات الكهربائية والإلكترونية. يتم استخدامها في:

كابلات الطاقة

أسلاك الصوت/الفيديو

تسخير الأسلاك السيارات

كابلات نقل البيانات

الحبال المرنة للأجهزة

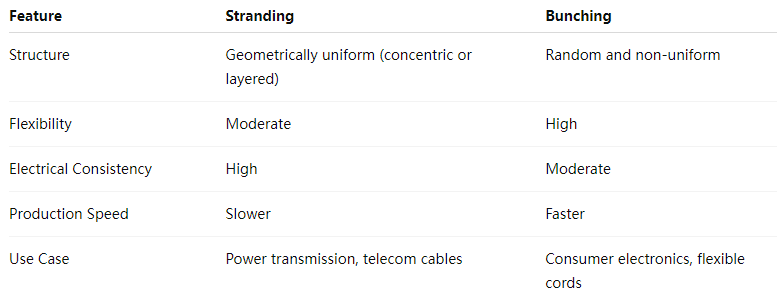

ما هو الفرق بين تقطعت بهم السبل والتجمع؟

تعتبر الأسطوانة والتجميع عمليتين أساسيتان في تصنيع الأسلاك والكابلات ، خاصة عند العمل مع الأسلاك النحاسية متعددة الخطوط أو المعلبة. في حين أن كلاهما ينطوي على الجمع بين أسلاك فردية متعددة في موصل أكبر واحد ، إلا أنهما يختلفان بشكل كبير في الهيكل والغرض والطريقة. يعد فهم هذه الاختلافات أمرًا بالغ الأهمية لاختيار العملية الصحيحة اعتمادًا على متطلبات التطبيق الكهربائية والميكانيكية والإنتاجية.

1. التعريف والغرض
تقطعت بهم السبل هو عملية التواء خيوط سلكية متعددة معًا في نمط هندسي دقيق ، وغالبًا ما يتبع بنية متحدة المركز أو الطبقات. هدفها الرئيسي هو إنتاج موصل ذي خصائص ميكانيكية متسقة ، والمرونة ، والأداء الكهربائي الموحد.

من ناحية أخرى ، يتضمن التجميع خيوط سلكية التواء عشوائيًا معًا دون تخطيط هندسي صارم. هذه الطريقة أسرع وعادة ما تستخدم عندما تكون المرونة أكثر أهمية من التوحيد الهيكلي.

2. الاختلافات الهيكلية
الموصلات تقطعت بهم السبل
يتم تنظيم هذه الموصلات في نمط معين - طبقات متحدة المركز (على سبيل المثال ، 7 أو 19 أو 37 سلكًا). توفر المحاذاة الدقيقة خصائص كهربائية متوازنة ويحسن المتانة تحت الضغط الميكانيكي.

الموصلات المربوطة
في الأسلاك المربوطة ، يتم تلويع الخيوط معًا في أي نمط ثابت. يمكن للأسلاك عبور بعضها البعض بشكل عشوائي داخل الحزمة ، مما يؤدي إلى تناسق أقل ولكن مرونة أكبر.

3. الأداء الكهربائي والميكانيكي
تقطعت بهم السبل
يضمن التصميم الموحد للأسلاك التي تقطعت بهم السبل مقاومة ثابتة وسعة. وهذا يجعل الموصلات التي تقطعت بهم السبل مثالية للتطبيقات التي تتطلب موثوقية عالية وخصائص كهربائية دقيقة ، كما هو الحال في توزيع الطاقة أو الاتصالات السلكية واللاسلكية.

Bunching
قد تظهر الأسلاك المربوطة تناقضات طفيفة في الأداء بسبب عدم وجود انتظام هندسي. ومع ذلك ، يتم استخدامها على نطاق واسع في الحبال المرنة والكابلات الإلكترونية والمواقف التي سيخضع فيها الموصل إلى الانحناء المتكرر.

4. عملية الإنتاج والمعدات
تعمل الآلات المصممة للتخفيض مع الطبقات التي تسيطر عليها وتناوب متزامن للحفاظ على النمط المطلوب. هذا يجعل تقطعت بهم السبل عملية أبطأ قليلاً ولكن أكثر تحكمًا.

الآلات الضخمة ، مثل تلك الموضحة في المعلومات المقدمة ، تم تصميمها للسرعة والاستقرار التشغيلي. إنها تحوّل أسلاك متعددة بسرعة عالية مع قلق أقل للترتيب الهندسي. تستوعب هذه الآلات أسلاك ذات أحجام مختلفة ، وتستخدم مكونات كهربائية متقدمة للتشغيل القائم على الشاشة ، ويتم تصميمها لضوضاء منخفضة وصيانة سهلة.

5. التطبيقات
يشيع استخدام تقطعت بهم السبل في:

كابلات الطاقة

كابلات البيانات والاتصالات

أسلاك السيارات حيث تكون مقاومة الاهتزاز مفتاح

يتم العثور على الضربة عادة في:

حبال الطاقة

الأسلاك الإلكترونية والأجهزة

كابلات السماعة
